排气管是汽车排气系统的重要零件，排气管有不同的设计类型，大都结构复杂，焊接处细小精密。弯管材质具有高反光特点，普通三维扫描仪无法直接扫描，需要做喷粉处理后才可以获取数据，对三维检测所使用的工具与技术都有很高的要求。近日，一家专业生产汽车排气管道的厂商找到了天远，希望天远可以推荐合适的三维扫描方案。

检测对象：排气管道

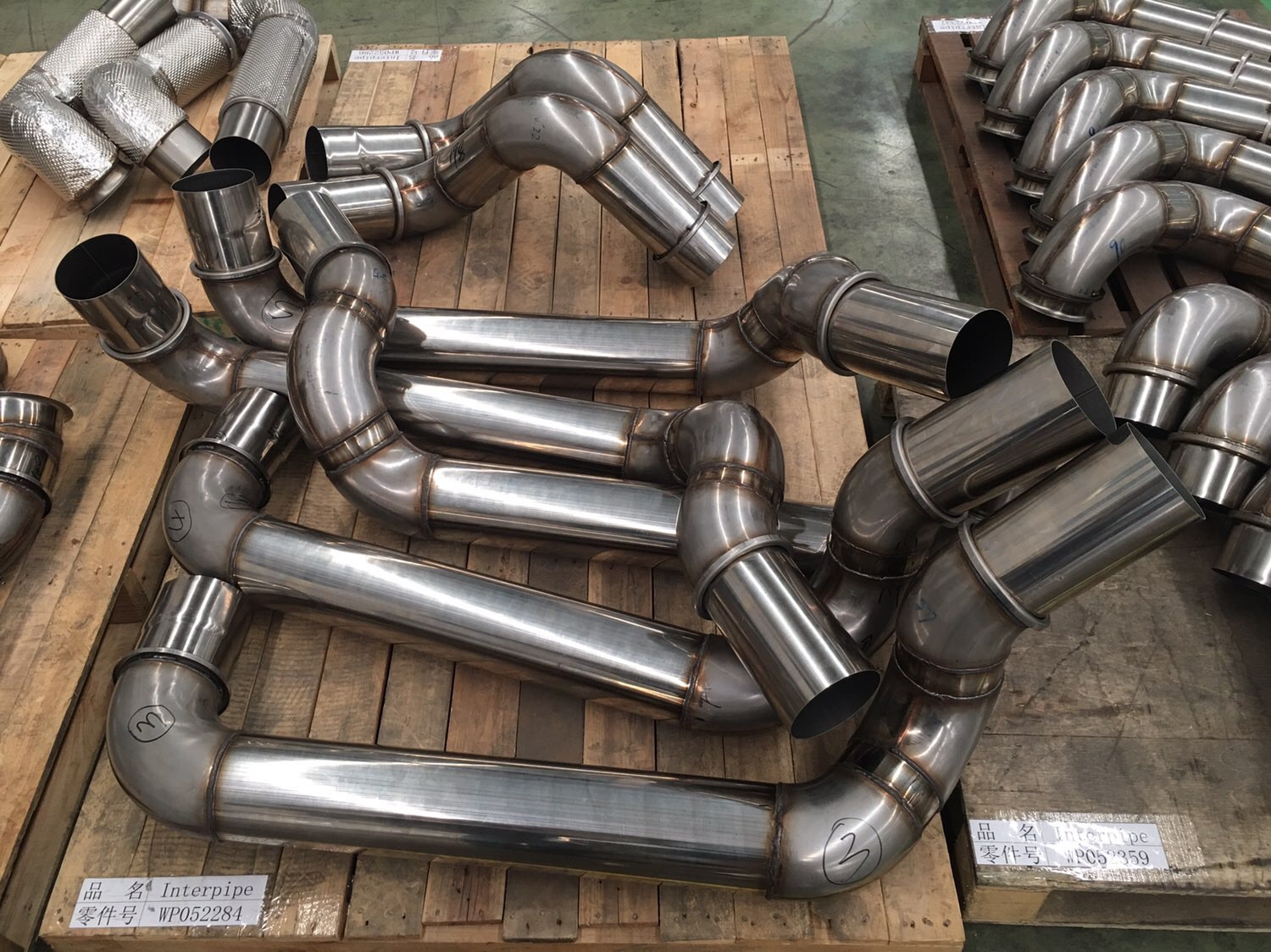

（各种弯来弯去，看上去很难扫描的样子）

检测要求：测量排气管道两端的距离、高度、直径以及角度

推荐方案：FreeScan X3激光手持三维扫描仪+Geomagic Control X检测软件

FreeScan X3激光手持三维扫描仪

检测步骤

Step 1

使用FreeScan X3激光手持三维扫描仪对排气管道进行三维扫描（无需喷粉），获取全尺寸三维扫描数据。操作简单，扫描速度快，只需短短10分钟（在排气管道表面高反光的情况下），并且在扫描过程中数据会实时显示在PC端。

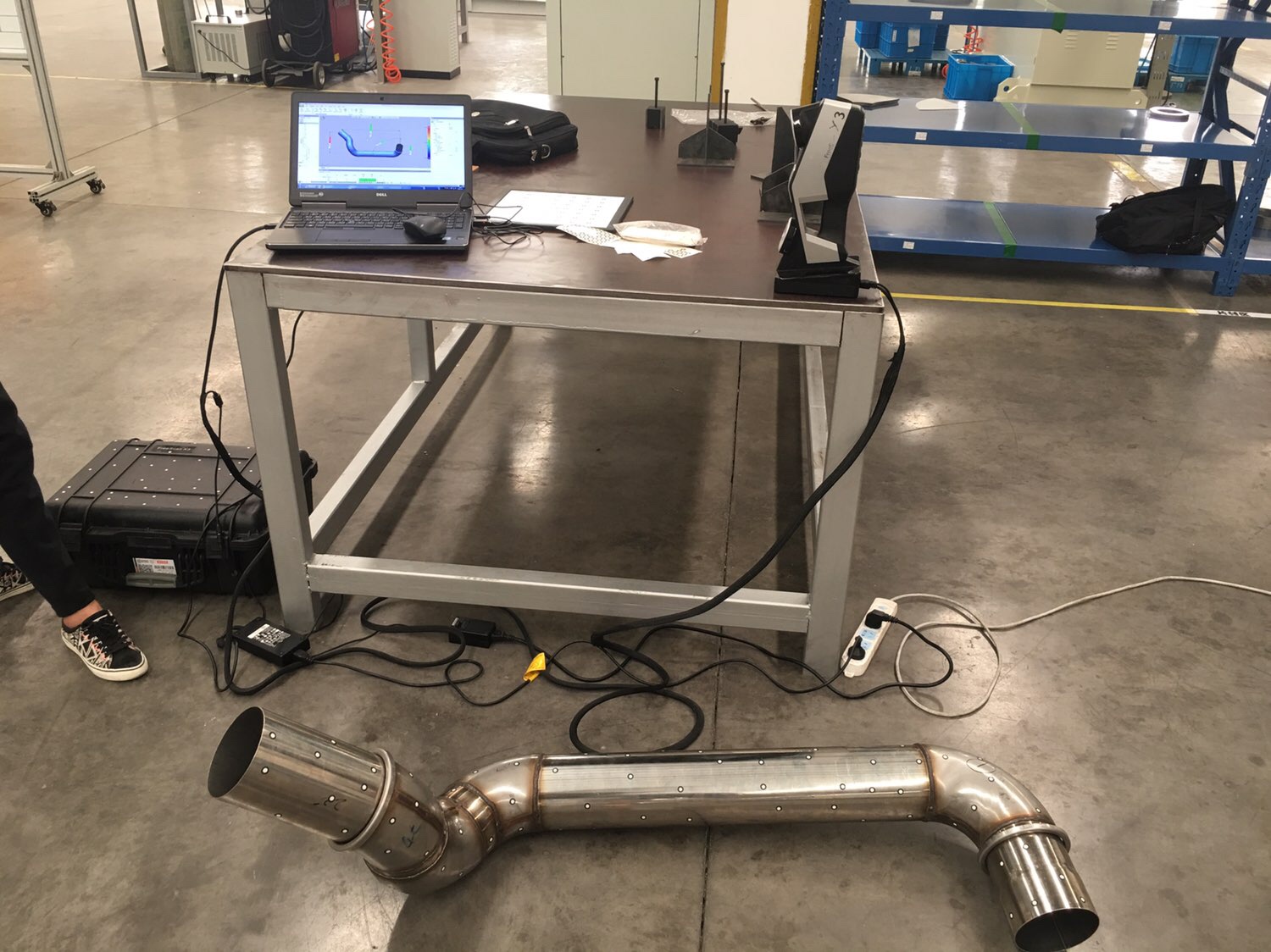

扫描场景

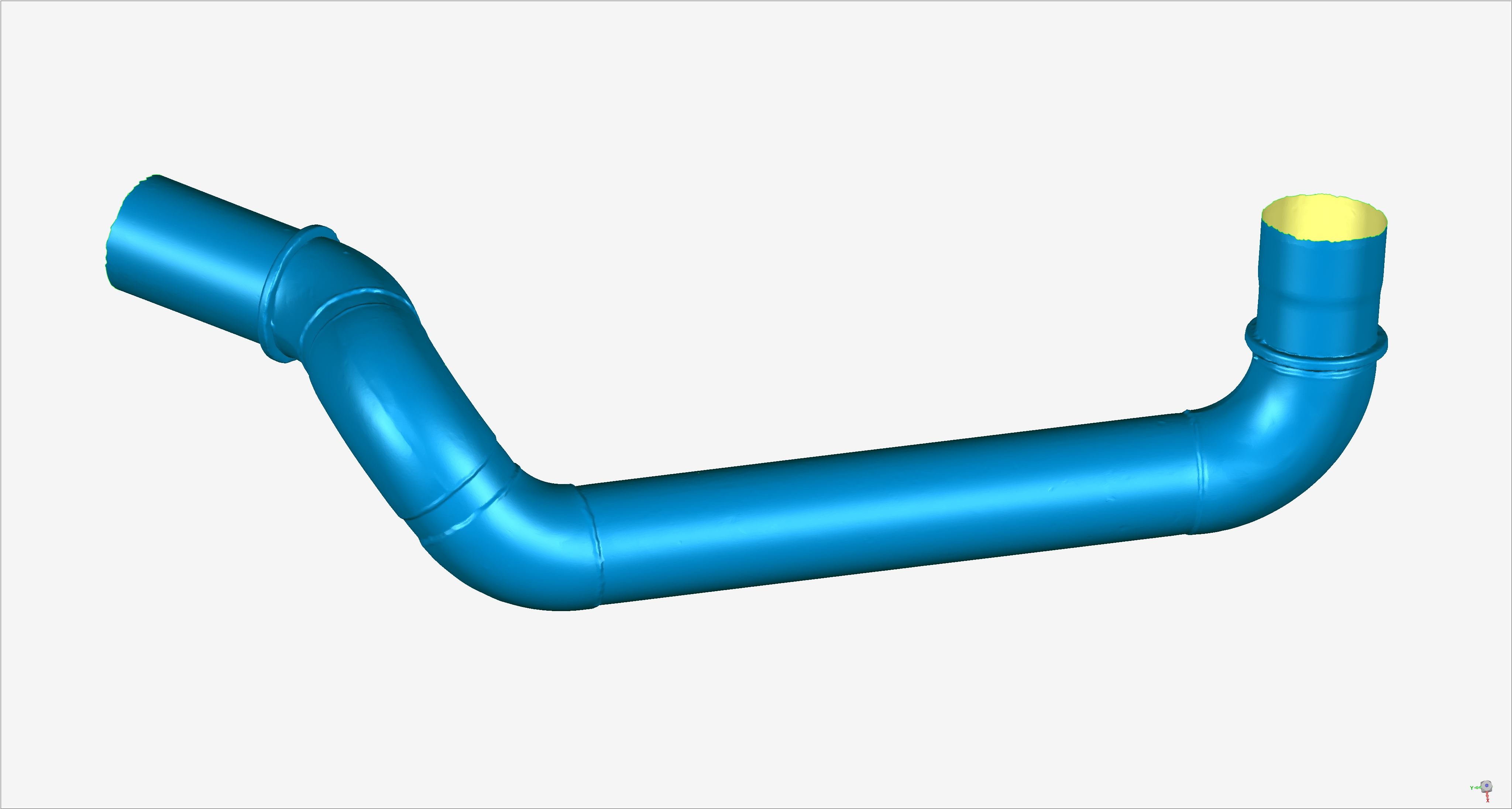

扫描获取的数据

Step 2

将扫描的三维数据导入到Geomagic Control X检测软件，标记要测量的点，便可自动生成相应测量数据。

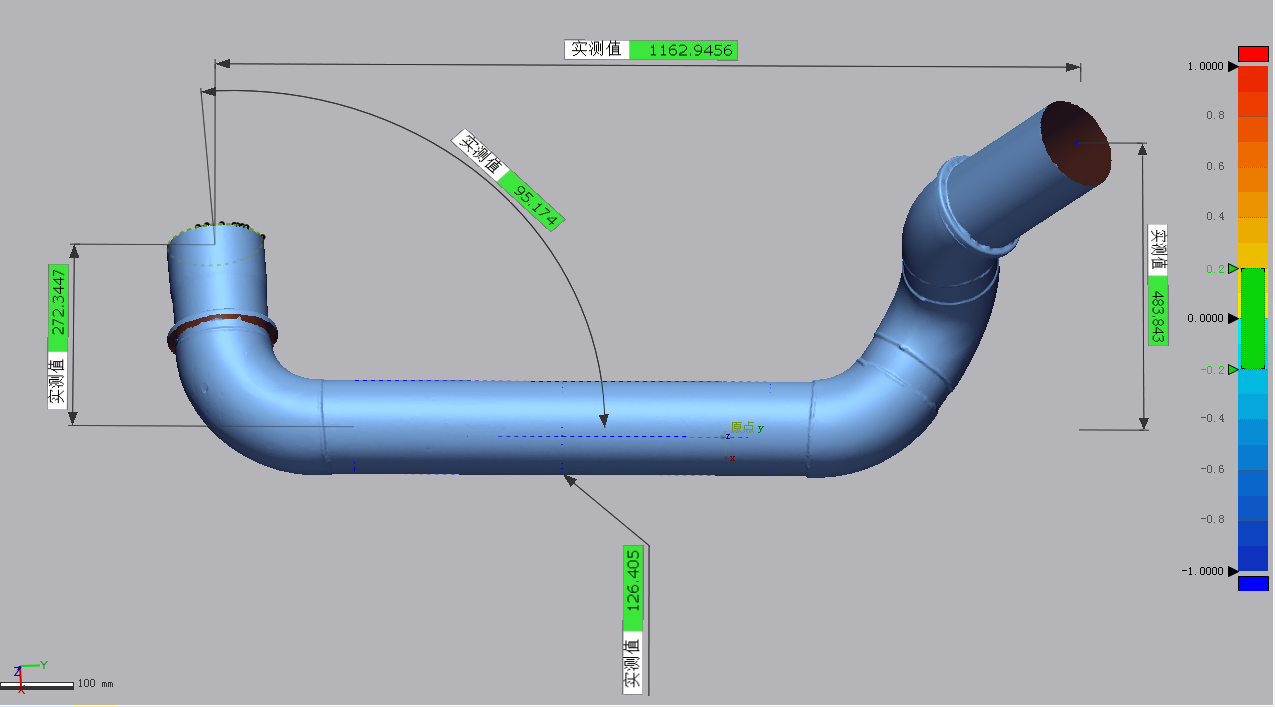

五组测量数据

案例总结

传统弯管检测使用三坐标和关节臂，但是这些方法难免都有不同程度的问题。

第一种，设备造价贵，而且大多数管件都是现场环境不可能拿到实验室环境下测量；

第二种，传统量具效率较低，用户需要投入大量时间获取扫描数据；

天远三维根据用户需求，推荐了激光手持三维扫描仪，兼具扫描效率与灵活性，扫描时无需喷粉，不受环境和样件特殊性的限制，并且还非常的精准，特别适合弯管测量和弯管修复逆向，以及产品开发设计等等。

该解决方案很好地满足了客户的要求，并且具有以下优势：

✔FreeScan X3具有良好的便携性，主机重量仅有0.95KG（约等于2个Ipad Pro）；

✔操作方便、简单，不需要专业背景即可学习，并掌握扫描技巧；

✔非接触式测量，既快速，又精准；

✔不受被测物体限制，无需喷粉即可获取全尺寸三维扫描数据；

✔应用领域广泛，可以用于批量检测；
